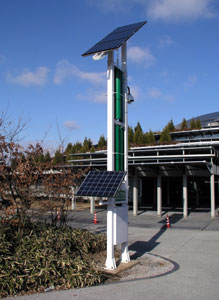

ユビキタスネットワークを活用した
災害対策無線システム
「VR-RECMAS」
|
| ◇概要 |
|
| 監視カメラ、照明、非常電源を太陽光及び風力発電により電力供給を行う自律型監視システム |
|
|
|
| ◇特徴 |
|
| カメラ…通信機器により電源ON/OFF制御を行いますが、通信機器は常時運用を行う |
| 照 明…日没を検出し一定時間経過後点灯させ、設定された時間の間点灯します |
| 非常電源…内部スイッチにより交流100V200W以下の機器を使用できます |
| 但し、充電量によりバッテリーの電圧低下に至った時には電源を自動で遮断します |
|
| |
| ◇設置条件 |
|
| 太陽電池パネル冬季において AM9 時以降、 PM4 時まで連続して太陽光が照射される場所に設置されること。 照明は日没後一定時間後に一定時間点灯します。 |
|
|
|
| ◇応用例 |
|
|
オプションの監視用カメラを搭載すれば、氾濫が頻繁に起こる河川状況の監視など、人が日常での監視を行いにくいところや、電源設備の整備が困難な場所に設置を行えば、遠隔からの監視が行えるようになります。
|
|
|
|
| ◇オプション |
|
| 監視用カメラ（ソニー製） １台 |
| 照明 インバータ蛍光灯（電球 60W 相当の明るさ） １灯 |
| 非常電源 200W 2 時間 |
設定は平年天候時を基準としています。
雨天、曇、雪等の日が長期に渡る場合は、充電量の不足になる時が有ります。 |
|
| |
| ◇価格 |
|
| オープンプライス |
|
|
|
＜製品仕様＞
| 太陽電池パネル HIP − 190B2 三洋電機製 |
| 公称最大出力 |
190W |
| 公称最大出力動作電圧 |
54.8V |
| 公称最大出力動作電流 |
3.47A |
| 公称開放電圧 |
67.5V |
| 公称短絡電流 |
3.75A |
| 質 量 |
14.0kg |
| 寸 法 |
1320mm×895mm×35mm |
| 設置枚数 |
4枚 |
| 充電器（太陽光電池用） CHARGE-02 ActivePro 製 |
| 充電方式 |
定電流定電圧自動移行方式スイッチング制御 |
| 動作入力電圧範囲 |
85〜200V |
| 定電流動作設定電流 |
6.0A |
| 定電圧動作設定動作 |
14.2V |
| 総合効率 |
85％以上 |
| 最大出力 |
100W以上 |
|
風力発電
|
| 風車形状 |
サボニウス型 |
| 風車寸法 |
H1400mm×W350mm |
| 搭載数 |
4枚 |
| 発電機 |
アウターロータ型発電機 |
| 設置数 |
4台 |
|
充電器（風力用）
|
| 充電方式 |
定電圧方式 |
| 動作入力電圧配置 |
0〜80Ｖ |
| 最大出力電流 |
10.0A |
| 定電圧動作設定電圧 |
14.2Ｖ |
| 総合効率 |
95％以上 |
| 最大出力電力 |
100W以上 |
|
蓄電器 EB65 日本電池製
|
| 用途種別 |
サイクルサービス用（昼用充電、夜間放電用） |
| 方 式 |
開放型鉛蓄電池 |
| 公称電圧 |
12Ｖ |
| 容 量 |
65Ah 5時間率 |
| 液入れ重量 |
23.5kg |
| 外形寸法 |
236mm×173ｍｍ×305mm |
|
DC−AC変換機（インバータ）
（非常電源用）FI−S256 POWERTITE製
|
| 入力動作電圧 |
11〜15V |
| 出力電圧 |
100V AC 60Hz |
| 連続出力電力 |
250W |
| 先頭値出力電力 |
400W |
| 変更効率 |
87％ |
| 無負荷電流 |
130ｍA以下 |
| 外形寸法 |
120ｍｍ×62mm×260ｍｍ |
| 質量 |
1.6ｋｇ |
|
DC−AC変換機（インバータ）
（カメラ、通信機器、照明電源用）FI−200120F POWERTITE製
|
| 入力動作電圧 |
11〜17V |
| 出力電圧 |
100V AC 60Hz |
| 連続出力電力 |
100W |
| 先頭値出力電力 |
120W |
| 変更効率 |
87％以上 |
| 無負荷電流 |
60ｍA以下 |
| 外形寸法 |
40ｍｍ×75mm×130ｍｍ |
| 質量 |
500ｇ |
|
照明器具 BFB−1323Z 東芝製
|
| 消費電力 |
13W AC100V 50,60Hｚ
|
| |
13Wインバータ専用蛍光灯1灯
陶器製密閉型
ガラス製グローブ |
|
放電制御コントローラ
|
| 動作入力電圧範囲 |
8 〜 32V |
| 消費電力 |
3W以下 |
| |
特注製作 マイクロコンピュータ制御方式 |
| 動作 |
・放電時バッテリー電圧監視 電圧低下時は出力遮断
・日没検出 照明動作切替機能
・充電電力監視（オプション） |
|
|
